Пример заказа решетчатого настила.

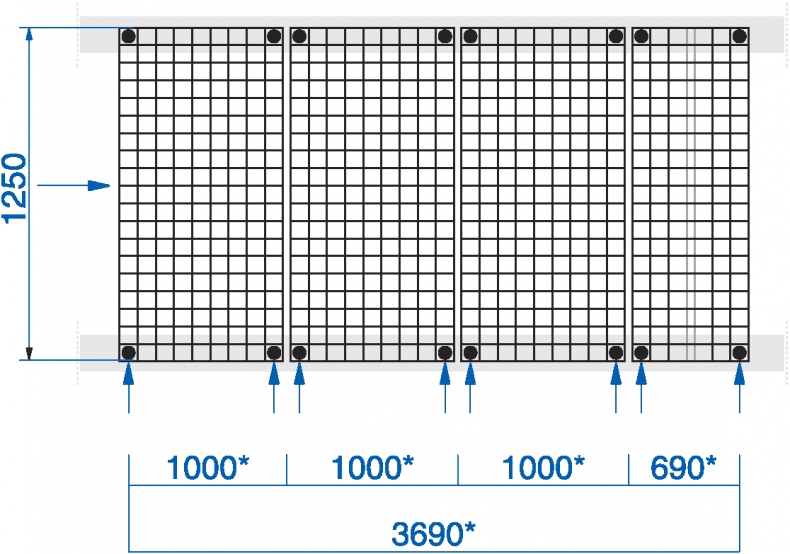

Заказчику необходимо закрыть площадь размерами 1250 х 3690 мм (см. рис.), где первый размер – 1250 мм это расстояние между несущими элементами (опорами). В этом случае размер несущей полосы будет равен 1250 мм (расстояние между опорами). Размер связующего элемента определяется исходя из максимально возможного его размера – 1000 мм.

По условиям заказа для покрытия площади 1250 х 3690 мм необходимо решеток:

- 1250 мм х 1000 мм – 3 шт. (где первый размер 1250 мм – размер несущей полосы решетки, а второй размер 1000 мм – размер связующего элемента решетки);

- 1250 мм х 690 мм – 1 шт. (где первый размер 1250 мм – размер несущей полосы решетки, а второй размер 690 мм - размер связующего элемента решетки).

ВНИМАНИЕ! При правильном ориентировании настила несущая полоса опирается концами на несущие элементы (балки, швеллера и т.д.). При неправильном ориентировании настил не будет нести нагрузки, указанные в ТАБЛИЦАХ НАГРУЗОК, что может привести к разрушению конструкций.

Размеры ячеек настилов и размеры несущих полос указаны в таблице производственной программы.

Подбор размера несущей полосы осуществляется Заказчиком после проведения им необходимых расчетов в соответствии с действующими СНиП и другой нормативно-технической документацией. Для быстрого подбора настила рекомендуется использовать таблицы нагрузочных характеристик и таблицу производственной программы.
